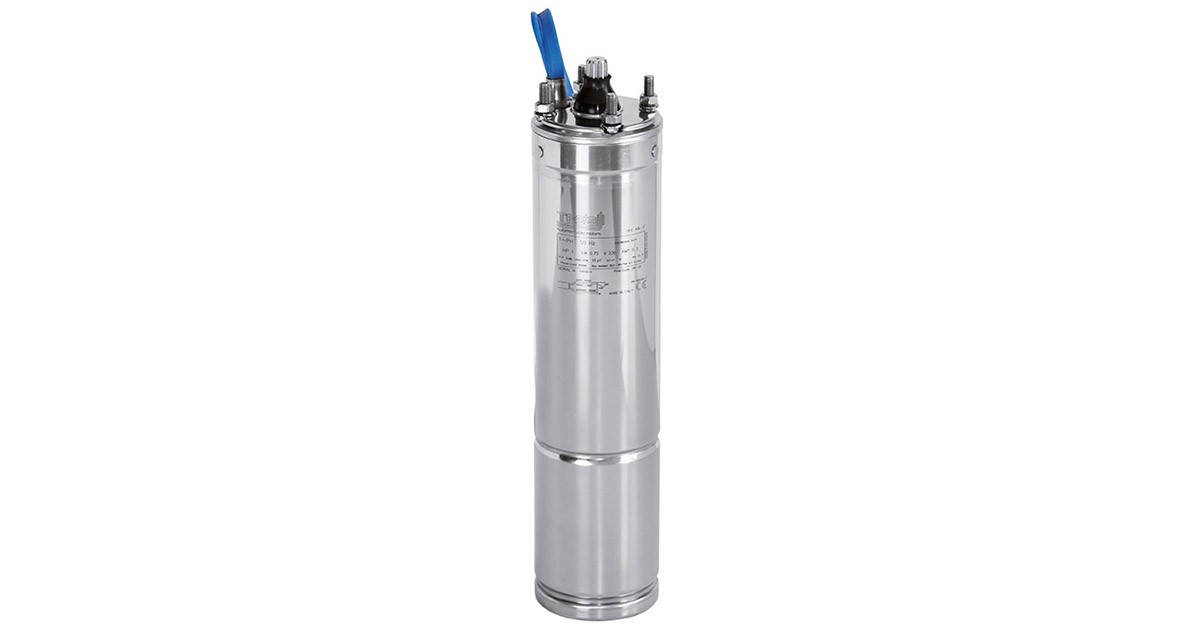

MOTORE ELETTRICO SOMMERSO DAB MODELLO 40L

DATI TECNICI

Flangiatura: NEMA 4”

Classe d’isolamento: F

Grado di protezione: IP68

Velocità flusso di raffreddamento: min. 0.3 m/s 35° C

Tolleranza alimentazione: + 6% / -10%

N°massimo avviamenti: 20/h

Max profondità esercizio: 250 m

Funzionamento orizzontale: 0,5 HP – 10 HP

DATI GENERALI

Motore elettrico 4” sommerso di tipo asincrono a due poli, riavvolgibile, costruito in acciaio inossidabile AISI 304 per le parti in contatto con l‘acqua. Il raffreddamento e la lubrificazione dei cuscinetti a sfera viene garantito da uno speciale liquido approvato FDA. Lo statore è inserito in una camicia in acciaio inox AISI 304L fissata tramite spine in acciaio al supporto superiore del motore. Il connettore del cavo è rimovibile per garantire veloci e semplici operazioni di manutenzione. Il cavo è certificato ACS, WRAS e KTW. Il motore è idoneo all‘utilizzo con variatore di velocità (30 Hz-50/60 Hz). Per la versione monofase il condensatore e la protezione amperometrica a riarmo manuale sono posti nel quadro elettrico fornibile separatamente; è disponibile anche la versione 4OLTW con condensatore incluso all’interno del motore.

Per la versione trifase la protezione dev’essere garantita dall’utente.

A richiesta: cavi con lunghezza diversa, tensioni di alimentazione diverse, protettore termico (fino a 1,5 HP, 50 Hz)

CARATTERISTICHE COSTRUTTIVE

Statore riavvolgibile con camicia esterna in AISI 304L. Lo statore è a 24 cave per una maggiore elasticità e regolarità di funzionamento; conduttori in rame isolato con doppio smalto in Classe H.

Cuscinetti a sfera sovradimensionati ad alto

carico assiale.

Da 0,5 HP a 2 HP: 2000N

3 HP: 3000N

Da 4 HP a 5,5 HP: 4000N

Da 7,5 HP a 10 HP: 5000N

Alberi con terminale in AISI 304/Duplex, con

particolare processo di indurimento superficiale.

Rotore a gabbia di scoiattolo in alluminio per

potenze fino ai 3HP, in rame per i motori con

potenza superiore ai 4 HP.
